Apa Itu Survey Topografi dan Mengapa Penting?
Metode survey topografi merupakan teknik pengukuran yang digunakan untuk memperoleh informasi mengenai posisi, elevasi, serta bentuk permukaan tanah pada suatu wilayah. Data yang dikumpulkan kemudian diolah menjadi peta topografi, peta kontur, model elevasi, atau informasi spasial lainnya.
Survey topografi memiliki peran penting dalam berbagai kegiatan pembangunan, seperti konstruksi gedung, jalan, jembatan, pertambangan, perkebunan, hingga pengembangan kawasan industri.
Sebelum suatu proyek dimulai, kondisi permukaan tanah perlu diketahui agar proses perencanaan dapat dilakukan berdasarkan data lapangan. Informasi mengenai kemiringan lahan, perbedaan elevasi, serta keberadaan objek eksisting membantu perencana menentukan metode pekerjaan yang sesuai.
Seiring perkembangan teknologi, pengukuran topografi tidak hanya dilakukan menggunakan instrumen konvensional, tetapi juga memanfaatkan Total Station, GPS Geodetik GNSS RTK, drone fotogrametri, serta teknologi LiDAR.
Setiap metode memiliki keunggulan dan keterbatasan yang perlu dipertimbangkan berdasarkan kondisi medan, luas area, tingkat ketelitian, serta kebutuhan proyek.

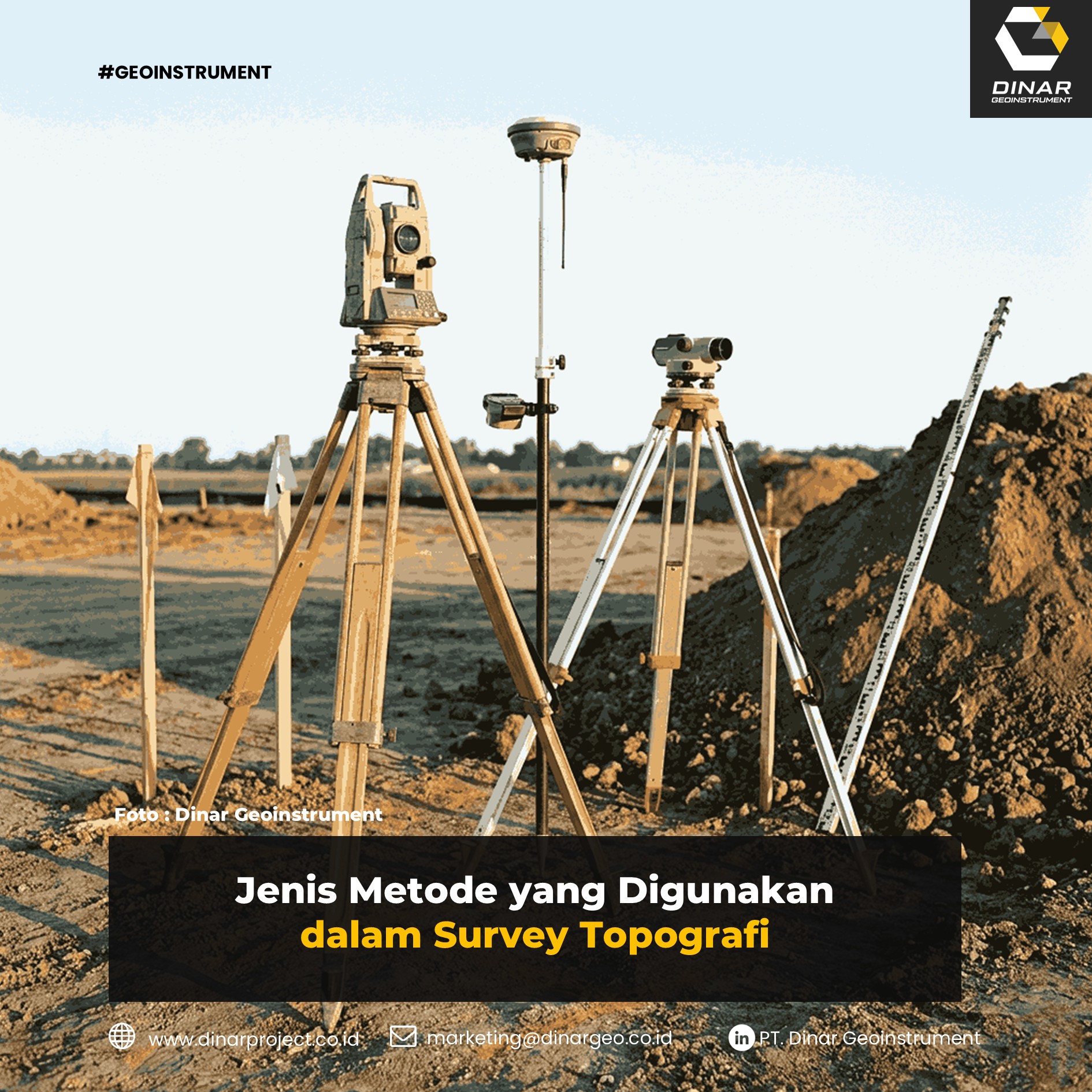

Apa Saja Metode Survey Topografi yang Umum Digunakan?
Terdapat beberapa metode survey topografi yang digunakan dalam pekerjaan pengukuran dan pemetaan. Pemilihan metode bergantung pada karakteristik wilayah serta tujuan pengumpulan data.
1. Metode Survey Topografi Menggunakan Total Station
Total Station merupakan instrumen elektronik yang menggabungkan pengukuran sudut horizontal, sudut vertikal, dan jarak untuk menentukan posisi suatu titik.
Dalam pekerjaan topografi, Total Station digunakan untuk mengukur titik-titik detail permukaan tanah serta objek yang berada di area survei.
Data pengukuran dapat diolah menjadi koordinat tiga dimensi yang selanjutnya digunakan dalam pembuatan peta topografi.
Kelebihan metode Total Station:
- Dapat digunakan untuk pengukuran detail topografi.
- Mendukung pengukuran pada area dengan akses GNSS terbatas.
- Cocok untuk pekerjaan konstruksi dan pemetaan lahan.
- Dapat digunakan untuk pengukuran poligon serta titik kontrol.
- Mendukung pengumpulan data posisi dan elevasi.
Keterbatasan: Umumnya membutuhkan garis pandang yang memadai antara instrumen dan target pengukuran.
2. Metode Survey Topografi Menggunakan GPS Geodetik GNSS RTK
GPS Geodetik RTK merupakan perangkat pengukuran posisi berbasis sistem satelit navigasi global atau GNSS (Global Navigation Satellite System).
Metode RTK (Real-Time Kinematic) menggunakan data koreksi untuk meningkatkan ketelitian penentuan koordinat secara real-time.
Dalam survey topografi, GNSS RTK dapat digunakan untuk mengumpulkan koordinat titik detail, titik kontrol, serta informasi elevasi sesuai sistem referensi yang digunakan.
Kelebihan metode GNSS RTK:
- Pengumpulan koordinat dapat dilakukan secara efisien pada area terbuka.
- Mendukung pekerjaan pemetaan wilayah yang luas.
- Dapat menghasilkan koordinat dengan ketelitian tingkat sentimeter pada kondisi yang mendukung.
- Memudahkan integrasi data dengan perangkat lunak pemetaan.
Keterbatasan: Kinerja pengukuran dipengaruhi oleh kondisi satelit, sumber koreksi, gangguan sinyal, vegetasi, bangunan, dan lingkungan sekitar.
Perlu diperhatikan bahwa elevasi GNSS pada dasarnya berkaitan dengan tinggi elipsoid. Untuk memperoleh tinggi ortometrik atau elevasi terhadap datum vertikal tertentu, diperlukan model geoid atau transformasi tinggi yang sesuai.
3. Metode Survey Topografi Menggunakan Waterpass
Waterpass atau Automatic Level merupakan instrumen yang digunakan untuk mengukur perbedaan elevasi antar titik melalui metode sipat datar.
Metode ini sering digunakan untuk membangun dan memeriksa kontrol ketinggian pada pekerjaan topografi maupun konstruksi.
Pengukuran dilakukan menggunakan pembacaan rambu ukur pada titik-titik yang telah ditentukan.
Kelebihan metode Waterpass:
- Cocok untuk pengukuran beda tinggi.
- Dapat digunakan untuk membangun jaringan kontrol elevasi.
- Mendukung pekerjaan konstruksi yang membutuhkan pengendalian ketinggian.
- Metode pengukurannya relatif sederhana.
Keterbatasan: Waterpass tidak mengukur koordinat horizontal secara langsung sehingga biasanya digunakan bersama metode survei lainnya.
4. Metode Survey Topografi Menggunakan Drone Fotogrametri
Drone fotogrametri merupakan metode pemetaan udara menggunakan foto yang diambil dari wahana UAV (Unmanned Aerial Vehicle).
Foto udara yang saling bertampalan kemudian diproses menggunakan perangkat lunak fotogrametri untuk menghasilkan informasi spasial.
Produk yang dapat dihasilkan antara lain orthophoto, point cloud, Digital Surface Model (DSM), dan model permukaan lainnya.
Kelebihan metode drone fotogrametri:
- Mendukung pemetaan area yang relatif luas.
- Menghasilkan dokumentasi visual kondisi lapangan.
- Dapat digunakan untuk membuat orthophoto.
- Membantu visualisasi permukaan dan objek eksisting.
Keterbatasan: Permukaan tanah yang tertutup vegetasi lebat sulit direkonstruksi secara langsung dari foto udara. Ketelitian hasil juga bergantung pada kualitas foto, titik kontrol, konfigurasi penerbangan, dan pengolahan data.
5. Metode Survey Topografi Menggunakan Drone LiDAR
LiDAR (Light Detection and Ranging) merupakan teknologi pengukuran jarak menggunakan pulsa laser untuk memperoleh informasi tiga dimensi.
Ketika sensor LiDAR dipasang pada drone, sistem dapat mengumpulkan data point cloud dari permukaan dan objek yang terdeteksi.
Sebagian pulsa laser dapat mencapai permukaan tanah melalui celah vegetasi, sehingga teknologi ini memiliki keunggulan tertentu pada wilayah dengan tutupan tanaman.
Kelebihan metode Drone LiDAR:
- Menghasilkan data point cloud tiga dimensi.
- Mendukung pemetaan medan yang kompleks.
- Dapat digunakan untuk membangun Digital Terrain Model (DTM).
- Mendukung pekerjaan pemetaan koridor, pertambangan, dan kehutanan.
Keterbatasan: Kemampuan memperoleh titik tanah tetap bergantung pada kerapatan vegetasi, karakteristik sensor, konfigurasi penerbangan, serta kondisi lapangan.
Perbandingan Metode Survey Topografi
Berikut perbandingan beberapa metode yang umum digunakan dalam kegiatan pengukuran topografi.
| Metode | Fungsi utama | Kondisi penggunaan |
|---|---|---|
| Total Station | Mengukur sudut, jarak, koordinat, dan elevasi | Detail topografi dan konstruksi |
| GNSS RTK | Mengukur koordinat berbasis satelit | Area terbuka dan pemetaan titik |
| Waterpass | Mengukur beda tinggi | Kontrol elevasi |
| Drone Fotogrametri | Menghasilkan data spasial dari foto udara | Pemetaan visual area luas |
| Drone LiDAR | Menghasilkan point cloud berbasis laser | Medan kompleks dan area bervegetasi |
Tidak ada satu metode yang selalu paling baik untuk seluruh pekerjaan. Dalam praktiknya, beberapa metode sering dikombinasikan agar data yang diperoleh sesuai dengan kebutuhan ketelitian dan karakteristik lokasi.
Bagaimana Tahapan Pelaksanaan Survey Topografi?
Pelaksanaan survey topografi dilakukan melalui sejumlah tahapan agar pengumpulan dan pengolahan data berjalan secara sistematis.
1. Persiapan dan Perencanaan Survey
Tahap awal mencakup identifikasi tujuan pekerjaan, luas wilayah, kondisi lokasi, sistem koordinat, serta spesifikasi keluaran data.
Pada tahap ini juga ditentukan instrumen, metode pengukuran, kebutuhan personel, dan jadwal pekerjaan.
2. Survei Pendahuluan atau Reconnaissance
Survei pendahuluan dilakukan untuk memahami kondisi lapangan sebelum pengukuran utama.
Kegiatan ini dapat mencakup pemeriksaan akses, identifikasi hambatan, penentuan lokasi titik kontrol, dan evaluasi kondisi medan.
3. Penentuan Titik Kontrol Pengukuran
Titik kontrol digunakan sebagai referensi posisi dan elevasi dalam pekerjaan survei.
Pengukuran titik kontrol dapat dilakukan menggunakan GNSS Geodetik, Total Station, atau metode leveling sesuai kebutuhan teknis.
4. Pengukuran Detail Topografi
Tahap ini mencakup pengumpulan data posisi dan elevasi titik-titik detail permukaan tanah.
Objek yang diukur dapat meliputi jalan, bangunan, saluran drainase, batas fisik lahan, serta perubahan bentuk permukaan.
5. Pengolahan dan Pemeriksaan Data
Data hasil pengukuran diperiksa dan diolah menggunakan perangkat lunak survei atau pemetaan.
Proses dapat mencakup pemeriksaan kesalahan, transformasi koordinat, pengolahan elevasi, dan pembentukan model permukaan.
6. Pembuatan Peta Topografi
Data yang telah diolah digunakan untuk menyusun peta topografi sesuai kebutuhan proyek.
Peta dapat menampilkan informasi koordinat, elevasi, kontur, objek eksisting, serta unsur kartografis lainnya.
7. Penyusunan Laporan Hasil Survey
Tahap akhir meliputi dokumentasi metode pengukuran, hasil pengolahan, pemeriksaan kualitas, serta penyusunan produk akhir.
Laporan disusun berdasarkan spesifikasi dan ruang lingkup pekerjaan yang telah disepakati.
Apa Saja Hasil dari Survey Topografi?
Hasil survey topografi dapat digunakan sebagai data dasar untuk berbagai kebutuhan perencanaan dan analisis teknis.
| Hasil survey | Fungsi |
|---|---|
| Peta Topografi | Menggambarkan kondisi permukaan wilayah |
| Peta Kontur | Menunjukkan perubahan elevasi tanah |
| Data Koordinat | Menyediakan informasi posisi titik |
| Digital Terrain Model (DTM) | Merepresentasikan model permukaan tanah |
| Digital Surface Model (DSM) | Menggambarkan permukaan termasuk objek di atas tanah |
| Peta Situasi | Menampilkan objek dan kondisi eksisting |
| Data Penampang | Mendukung analisis profil memanjang dan melintang |
Produk akhir dapat disesuaikan dengan kebutuhan proyek, metode pengukuran, dan kualitas data yang tersedia.
Apa Saja Faktor yang Mempengaruhi Ketelitian Survey Topografi?
Ketelitian hasil survey topografi tidak hanya ditentukan oleh jenis instrumen, tetapi juga oleh metode pengukuran dan pengendalian kualitas pekerjaan.
Beberapa faktor yang perlu diperhatikan meliputi:
- Spesifikasi dan kondisi instrumen survey.
- Kualitas serta distribusi titik kontrol.
- Sistem koordinat dan datum vertikal.
- Kondisi medan dan lingkungan pengukuran.
- Kompetensi serta prosedur kerja surveyor.
- Metode pengolahan dan pemeriksaan data.
- Kepadatan titik pengukuran.
- Kesesuaian metode dengan target ketelitian proyek.
Perencanaan dan pengendalian kualitas yang baik diperlukan agar hasil pengukuran dapat digunakan secara tepat dalam pekerjaan teknis.
Penerapan Metode Survey Topografi dalam Berbagai Sektor
Survey Topografi untuk Konstruksi
Dalam pekerjaan konstruksi, data topografi digunakan sebagai pendukung perencanaan bangunan, pengembangan kawasan, serta penentuan kondisi awal lokasi proyek.
Survey Topografi untuk Pertambangan
Kegiatan pertambangan memerlukan data topografi untuk perencanaan area kerja, pengembangan akses, analisis permukaan, dan pemantauan perubahan kondisi lahan.
Survey Topografi untuk Infrastruktur
Pembangunan jalan, jembatan, bendungan, dan drainase membutuhkan informasi posisi serta elevasi sebagai pendukung desain teknis.
Survey Topografi untuk Perkebunan
Pemetaan topografi dapat digunakan untuk memahami kemiringan lahan, kondisi elevasi, dan karakteristik wilayah perkebunan.
Survey Topografi untuk Pengembangan Properti
Pengembang properti menggunakan data topografi untuk membantu perencanaan kawasan perumahan, pergudangan, dan fasilitas komersial.
Bagaimana Memilih Metode Survey Topografi yang Tepat?
Pemilihan metode survey topografi sebaiknya mempertimbangkan tujuan pekerjaan dan kondisi lapangan.
Untuk pekerjaan detail pada area konstruksi, Total Station dapat menjadi pilihan yang sesuai. Pada wilayah terbuka yang membutuhkan pengumpulan koordinat secara efisien, GNSS RTK dapat digunakan apabila kondisi penerimaan sinyal mendukung.
Apabila pekerjaan membutuhkan kontrol elevasi, pengukuran menggunakan Waterpass dapat menjadi bagian penting dari metode survei.
Sementara itu, untuk pemetaan area luas, drone fotogrametri maupun Drone LiDAR dapat dipertimbangkan berdasarkan karakteristik medan, vegetasi, kebutuhan visualisasi, dan target ketelitian.
Dalam banyak proyek, kombinasi beberapa metode memberikan hasil yang lebih sesuai dibandingkan hanya mengandalkan satu jenis instrumen.
Jasa Survey Topografi Profesional Bersama PT Dinar Energi Utama
PT Dinar Energi Utama menyediakan layanan konsultasi kebutuhan survey topografi dan pemetaan untuk mendukung berbagai proyek konstruksi, pertambangan, infrastruktur, serta pengembangan kawasan.
Melalui pemilihan metode yang sesuai, pekerjaan survey dapat direncanakan berdasarkan luas area, kondisi medan, target ketelitian, dan produk pemetaan yang dibutuhkan.
Selain layanan survei dan pemetaan, Dinar Geoinstrument menyediakan berbagai instrumen seperti Total Station, GPS Geodetik RTK, Automatic Level, dan peralatan survey lainnya.
Informasi mengenai produk alat survey dapat dilihat melalui Dinar Geoinstrument, sedangkan informasi layanan perusahaan tersedia di PT Dinar Energi Utama.
Hubungi Kami – Konsultasi Jasa Survey Topografi
Membutuhkan jasa survey topografi untuk proyek konstruksi, pertambangan, pengukuran lahan, atau pengembangan infrastruktur?
Konsultasikan kebutuhan pekerjaan bersama PT Dinar Energi Utama untuk menentukan metode pengukuran, instrumen yang sesuai, serta kebutuhan data topografi proyek Anda.
PT Dinar Energi Utama – Dinar Geoinstrument
WhatsApp / Telepon: +62 817-7909-0231
Email: marketing@dinarproject.co.id
Website Perusahaan: www.dinarproject.co.id
Website Alat Survey: www.dinargeo.co.id
Konsultasi Jasa Survey Topografi via WhatsApp
FAQ – Pertanyaan Seputar Metode Survey Topografi
Apa metode survey topografi yang paling akurat?
Tidak ada satu metode yang selalu paling akurat untuk semua kondisi. Ketelitian bergantung pada spesifikasi instrumen, metode pengukuran, titik kontrol, kondisi lapangan, dan prosedur pengolahan data.
Apa perbedaan survey topografi menggunakan Total Station dan GPS RTK?
Total Station menggunakan pengukuran sudut dan jarak, sedangkan GNSS RTK menentukan posisi menggunakan sinyal satelit serta data koreksi. Keduanya dapat digunakan untuk pekerjaan topografi sesuai kondisi lapangan.
Apakah drone bisa digunakan untuk survey topografi?
Ya. Drone fotogrametri dan Drone LiDAR dapat digunakan untuk mengumpulkan data spasial yang kemudian diolah menjadi produk pemetaan sesuai kebutuhan dan kualitas pengukuran.
Apa fungsi peta kontur dalam survey topografi?
Peta kontur menggambarkan perubahan elevasi permukaan tanah dan dapat digunakan untuk mendukung perencanaan drainase, konstruksi, jalan, serta analisis kemiringan lahan.
Apa perbedaan DTM dan DSM?
DTM merepresentasikan permukaan tanah, sedangkan DSM menggambarkan permukaan yang mencakup objek seperti bangunan, pepohonan, dan struktur lainnya.
Berapa lama pekerjaan survey topografi dilakukan?
Durasi pekerjaan bergantung pada luas area, kondisi medan, metode pengukuran, kebutuhan titik kontrol, cuaca, serta kompleksitas pengolahan data.
Kesimpulan
Metode survey topografi merupakan bagian penting dalam kegiatan pengukuran dan pemetaan untuk memperoleh informasi posisi, elevasi, serta bentuk permukaan tanah.
Beberapa metode yang umum digunakan meliputi Total Station, GPS Geodetik GNSS RTK, Waterpass, drone fotogrametri, dan Drone LiDAR. Masing-masing memiliki karakteristik, keunggulan, dan keterbatasan yang perlu disesuaikan dengan kebutuhan proyek.
Dengan pemilihan metode yang tepat serta pengendalian kualitas pengukuran, hasil survey topografi dapat digunakan sebagai dasar perencanaan konstruksi, pertambangan, infrastruktur, dan pengembangan kawasan.
